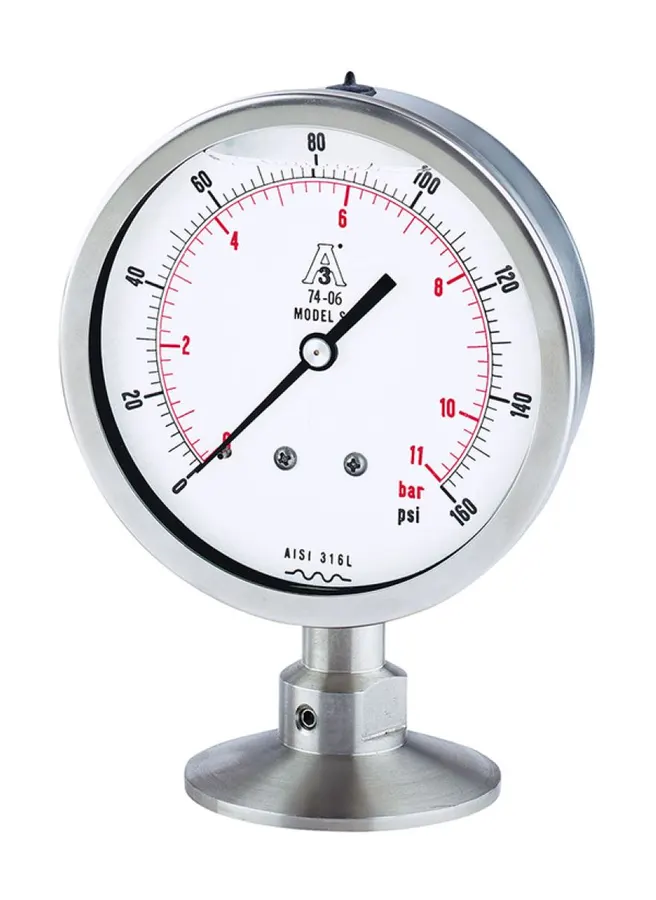

Série 1120 Manomètres à membrane affleurante sur séparateur

CITEC · 806-44

Série 1120 Manomètres à membrane affleurante sur séparateur

Manomètre/séparateur monobloc · sanitaire · Clamp ISO 2852 · Ø 63 ou 100 mm

Demander un devis Fiche technique

Catégorie : Capteurs industriels · Manomètres sur séparateurs

Spécifications par modèle

CaractéristiqueValeur
Gamme de pressionDe -1 à 40 bar
Pression de travail75 % de la pleine échelle
Classe d'exactitudeØ 63 : Grade B selon Norme ASME B40.1 (3-2-3%) · Ø 100 : Grade A selon Norme ASME B40.1 (2-1-2%)
Organe moteurAcier inox AISI 316 L
MouvementAcier inox
BoîtierAcier inox AISI 304 électro-poli
AiguilleAluminium noir
CadranAluminium laqué blanc, chiffres et traits noirs
LunetteAcier inox AISI 304 électro-poli, sertie
VitreØ 63 : Plastique · Ø 100 : Verre trempé
RaccordClamp ISO 2852, 1 ½", 2", acier inox AISI 316 L
MembraneAcier inox AISI 316 L –– Rugosité membrane Ra ≤0,8 μm
Indice de protectionIP 67
Température d'utilisationAmbiante : -25...+65 °C
Température de travailFluide : -20...+100/130 °C
Nettoyage et stérilisationDurée maxi : 30 min

Description détaillée

• Manomètre/séparateur monobloc • Pour applications sanitaires • Boîtiers tout inox, Ø 63 ou 100 mm montés sur séparateur Clamp ISO 2852 • Norme ASME B40.1 • Homologués 3A • Étendue de mesure de -1 à 40 bar Ces appareils sont utilisés pour la mesure de pression dans les installations sanitaires, alimentaires et pharmaceutiques (fermenteurs, bio-réacteurs, cuves). Ils sont construits selon la norme 3A et assure une parfaite sécurité. L'absence d'interstices et le polissage miroir garantissent un maximum d'hygiène. Ces manomètres sont conçus avec un raccord Clamp ISO 2852 intégré. La membrane est soudée de manière affleurante sur le raccord process. L'ensemble manomètre-séparateur est monobloc et ne peut être démonté. La transmission de la pression est effectuée par une huile certifiée pour applications pharmaceutique et alimentaire.
