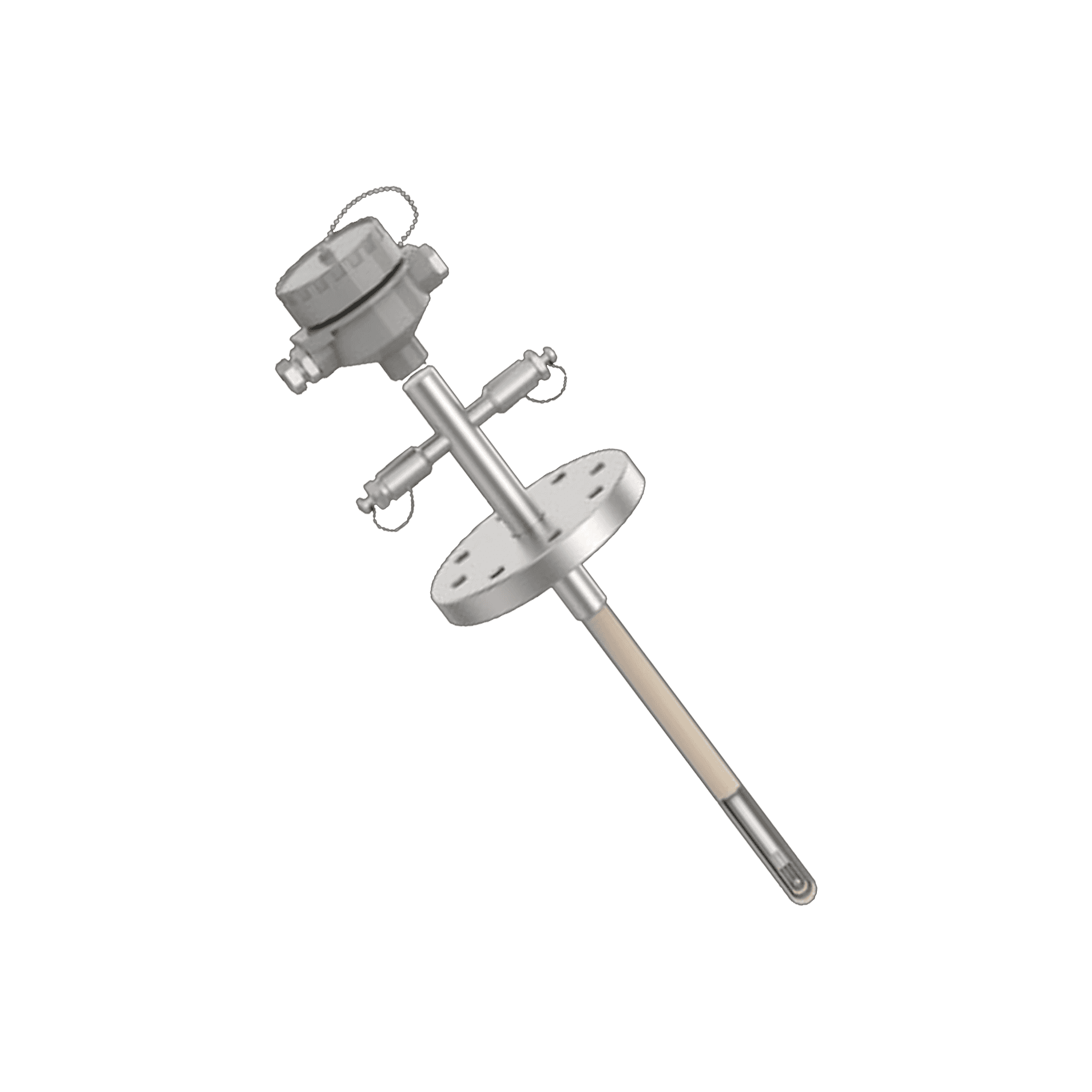

Thermocouple pour unité de récupération de soufre

Dans ce modèle, la jonction du thermocouple est isolée des gaz corrosifs et agressifs par un système de balayage d'air permanent traversant la jonction. Le balayage d'air est maintenu à une pression supérieure à la pression interne du réacteur, afin d'empêcher les gaz de procédé dangereux de pénétrer dans le tube intérieur, le tube céramique étant poreux. Cette précaution évite l'oxydation du thermocouple et lui assure une durée de vie correcte. Un scellement au verre est réalisé sous le bornier, sur la partie supérieure de l'insert, pour prévenir tout accident en cas de rupture du tube céramique : il fait office de paroi de confinement de pression et empêche la pression interne de s'échapper par la tête.
