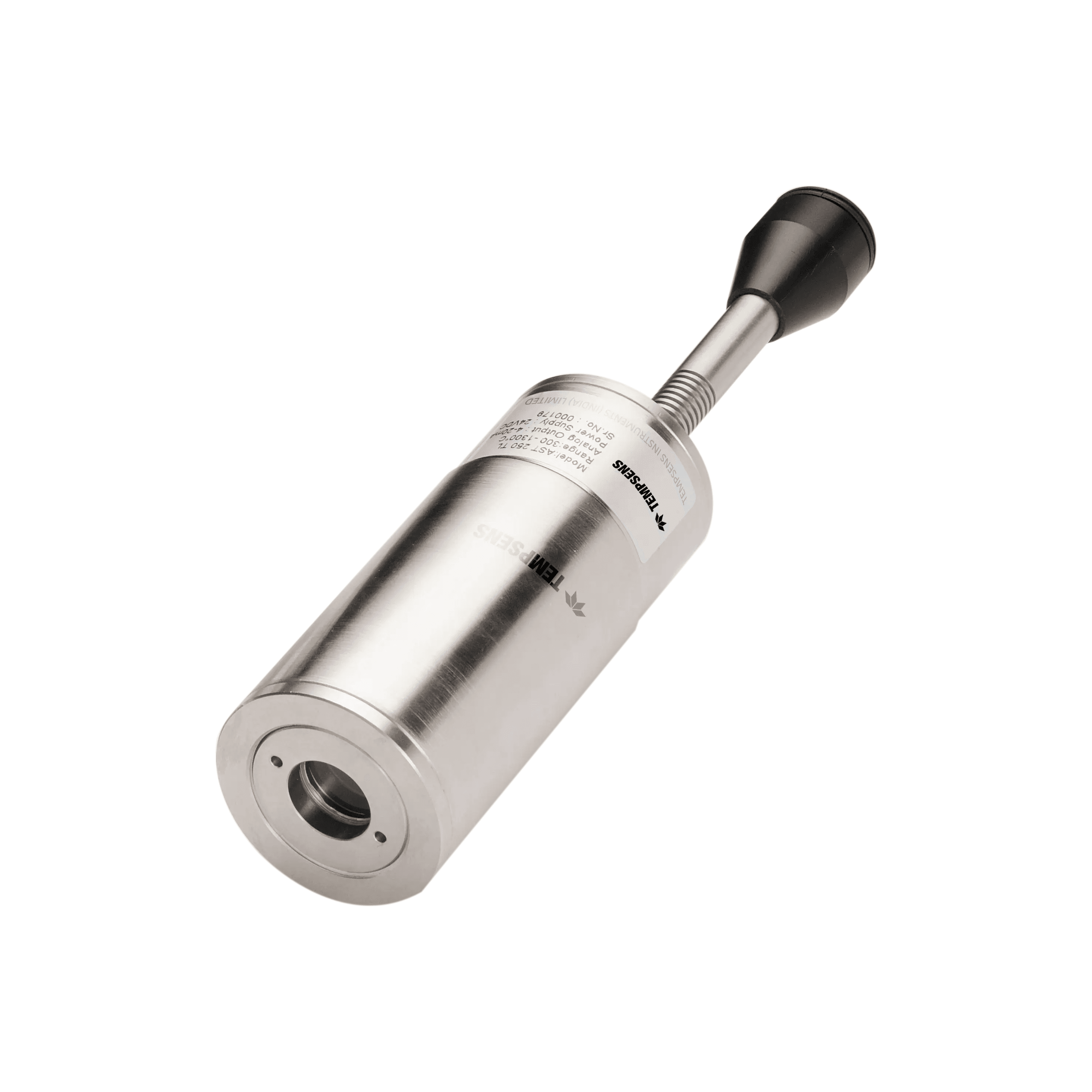

Pyromètre infrarouge IR-CAST 2C

TEMPSENS · IR CAST 2C

مقياس حرارة بالأشعة تحت الحمراء IR-CAST 2C

مدى الحرارة: 700°C….1700°C

طلب عرض سعر ورقة البيانات

الفئة: المجسات الصناعية · مقاييس حرارة بالأشعة تحت الحمراء

المواصفات حسب الموديل

الخاصيةالقيمة
Plage de température (Analog sub-range adjustable)700°C….1700°C
Domaine spectral0.7….1.15 µm
Type de photodétecteurSi/Si
Rapport distance / diamètre de viséeD = 166:1 (V = Vertical) V D = 33:1 (H = Horizontal)
Émissivité0.1….1.0 adjustable (Single color mode)
Émissivité0.75…1.25 slope adjustable (Two color mode)
Temps de réponse20 msec adjustable upto 10 sec
Tolérance± 0.5% of the measured value + 1°C
Répétabilité0.1% of reading in °C + 1°C
Options de viséeThrough The Lens (TL)
Sortie analogique0-20mA, 4-20mA, 0-10V (User selectable)
Sortie numériqueBluetooth V2.0 RS-232/RS-485 (User selectable) *At a time only one digital output possible
Température de fonctionnement0°C…….70°C 0°C…..200°C (With water cooling jacket)
Température de stockage-20°C…70°C
Paramètres réglables par logicielEmissivity, Emissivity Slope, Response Time, Clear Time( Peak Picker), Analog Output, Analog Scale(Sub range),Sensor type (Switches b\w 2-color or single color), Switch off level, Unit Of Temperature(°C/°F), Communication mode(Comm.mode), Record feature etc
Alimentation24V DC
ConsommationMax 2.5 watt
Puissance du laser<1 m watt
Classe de protectionIP65
CorpsStainless Steel
IsolationPower supply,*Digital output and Analog output are galvanically islolated against each other * Not applicable for USB 2.0 digital output
Humidité de fonctionnement10-95%, Non-Condensing Conditions
Poids600g Dia= Ø 49.5 mm; Length=118mm

الوصف التفصيلي

الطراز IR-CAST 2C مقياس حرارة رقمي ثنائي اللون عالي الدقة بحقل قياس مستطيل، لقياس الحرارة بلا تلامس، ويُستعمل خصوصاً في المسابك على المعادن المنصهرة. يحدّد المقياس حرارة الجسم بحساب نسبة الطاقتَين في نطاقَي طول موجي مختلفَين. وتلغي تقنية النسبة هذه أخطاء القياس الناتجة عن عوامل كالغبار أو البخار أو الدخان وتقلّلها. وما دام الهدف داخل المنطقة المستطيلة، تبقى القراءة دقيقة حتى مع تحرّك السائل داخل هذه المنطقة. • حقل رؤية مستطيل يناسب المعدن المنصهر. • مدى قياس واسع من 700 إلى 1700 °م. • المجال الطيفي من 0.7 إلى 1.15 ميكرومتر. • زمن استجابة سريع بحدود الميلي ثانية. • طراز ثنائي اللون. • التسديد بمنظار عبر العدسة. • خرجات تماثلية متوفرة: 0-20 مللي أمبير و4-20 مللي أمبير و0-10 فولت. • بلوتوث V2.0 وواجهة تسلسلية RS-232 / RS-485. • برمجية حاسوب سهلة الاستعمال للتواصل.
