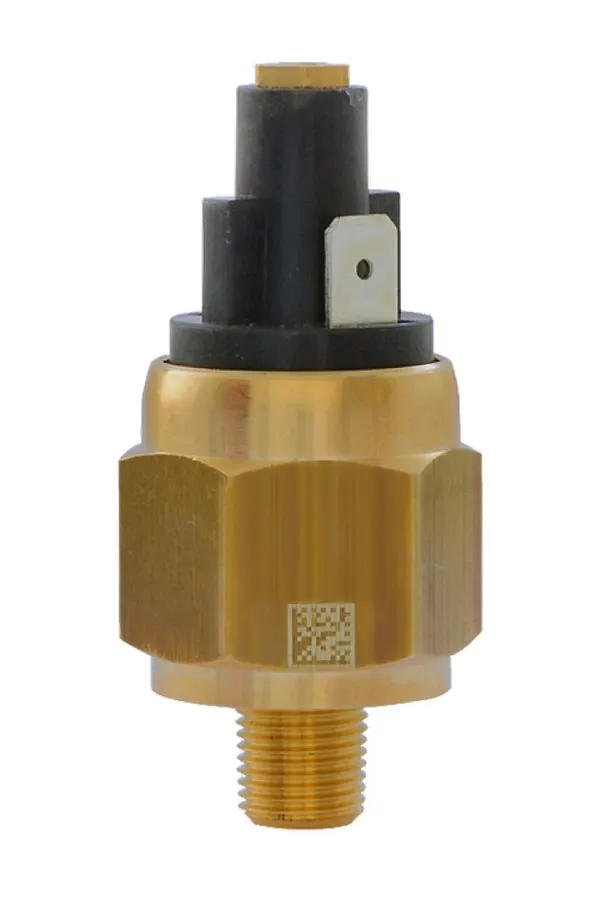

Série PMN – VCN Pressostats OEM, contact simple NO ou NF, de -0,9 à +300 bar

CITEC · 809-02

Série PMN – VCN Pressostats OEM, contact simple NO ou NF, de -0,9 à +300 bar

-0,9 à 300 bar · corps laiton ou acier zingué · contact NO ou NF

Demander un devis Fiche technique

Catégorie : Capteurs industriels · Pressostats

Spécifications par modèle

CaractéristiqueValeur
MembraneNBR (-5...+60 °C)
Gamme de pression-0,9...300 bar
Surpression admissibleSelon modèle (voir § références)
Contact électriqueContact simple NO ( NF s/dde) · 0,5 A résistif, 0,2 A inductif / 48 V AC/DC maxi
HystérésisSelon modèle (voir § références)
Reproductibilité (à 25 °C)Selon modèle (voir § références)
Conceptionpiston avec joint HNBR · Membrane HNBR
Réglage contactPar vis sur corps (réglage usine sur demande)
Température fluide-5...+60 °C (selon membrane)
Raccord pressionG ¼" conique mâle
Connexion électriqueEmbase à cosses Faston 6,3 x 0,8
CorpsLaiton (VCN2, PMN2, PMN10) · Acier zingué (PMN 150 à PMN 300)
Indice de protectionIP 54 (avec capuchon de protection)
Durée de vie mécanique10⁶ cycles
Fréquence de commutation max.80 /mn (P) et 200/mn (M)

Description détaillée

• Gamme de pression : -0,9 à 300 bar • Corps laiton, acier zingué • Raccord : G ¼" conique • Contact NO ou NF • Consigne réglable • Hystérésis fixe • Cosses Faston Domaines hydrauliques et pneumatiques, construction navale, construction moteur, véhicules sur rail, machines outils, centrales et circuits hydrauliques Dans un corps métallique creux, le dispositif Ressort/Piston ou Ressort/Membrane, actionne un contact électrique. La pression en croissant ou décroissant provoque le déplacement d'un plateau qui établit le contact selon la valeur (position) réglée. Le réglage du point de consigne se fait par la vis interne, directement accessible (ou située sous le capuchon). Sur le modèle PMN, l'hystérésis est fixe. Sur le dessin de principe, un contact NO est représenté.
